半自动铜棒对焊机的为何使用微机及半导体控制
全国服务热线：
半自动铜棒对焊机的为何使用微机及半导体控制
发布时间：2022.02.25
信息摘要：
随着我国从高速发展到高质量发展，科技与质量的被越来越重视，新星焊接也必须追随时代大势，不断创新发展电阻焊机产品，不断地更新换代。半自动铜棒对焊机也是在这样的背景下升级换代。
随着我国从高速发展到高质量发展，科技与质量的被越来越重视，新星焊接也必须追随时代大势，不断创新发展电阻焊机（包括电阻碰焊机对焊机、电阻点焊机、电阻凸焊机、电阻缝焊机、电阻钎焊机）产品，不断地更新换代。半自动铜棒对焊机也是在这样的背景下升级换代。
1.传统款使用接触器作为开关，有寿命限制，一般为上限5000次，而新式的无上限，使用寿命大大增长。
2.传统款使用8档调节焊接电流，有时出现电流大不成小不行的尴尬情形，新款99档可调，精确设置焊接电流和时间2个重要的参数。
3.传统款会出现火星飞溅，让焊工恐惧，新款抑制火星达90%，安全有保障。
4.传统款使用旋转档位，使用时间一长，手柄老化，新款使控制器内键，不易损坏。
5.传统款小故障要全面检查，而新款会自我诊断，自我保护及主动报警。
新星焊接设备厂，专注电阻焊机29年，研发、生产销售于一体，不管是手动对焊机、半自动对焊机还是自动对焊机、中频对焊机，脚踏式点焊机还是气动点焊机、中频点焊机、自动点焊机，交流缝焊机还是直流缝焊机，对焊式钎焊机还是点焊式钎焊机，凸焊机还是中频凸焊机，都因品质高，适合工件，效率高、价格合理而深受新老客户喜爱，如果您也对我们的焊接设备感兴趣，请联系我们：400-001-0502。
那升级使用微机与半导体控制与原来传统款有什么不同呢？
1.传统款使用接触器作为开关，有寿命限制，一般为上限5000次，而新式的无上限，使用寿命大大增长。
2.传统款使用8档调节焊接电流，有时出现电流大不成小不行的尴尬情形，新款99档可调，精确设置焊接电流和时间2个重要的参数。
3.传统款会出现火星飞溅，让焊工恐惧，新款抑制火星达90%，安全有保障。
4.传统款使用旋转档位，使用时间一长，手柄老化，新款使控制器内键，不易损坏。
5.传统款小故障要全面检查，而新款会自我诊断，自我保护及主动报警。
新星焊接设备厂，专注电阻焊机29年，研发、生产销售于一体，不管是手动对焊机、半自动对焊机还是自动对焊机、中频对焊机，脚踏式点焊机还是气动点焊机、中频点焊机、自动点焊机，交流缝焊机还是直流缝焊机，对焊式钎焊机还是点焊式钎焊机，凸焊机还是中频凸焊机，都因品质高，适合工件，效率高、价格合理而深受新老客户喜爱，如果您也对我们的焊接设备感兴趣，请联系我们：400-001-0502。
下一篇半自动铜棒对焊机的原理
热品推荐
-
300KVA铜排软连接扩散焊机
功率：300KVA 型号 : DBTH-300 搭接：铜皮铜带铜箔软连接,不锈钢等,也可焊接异种材料。 液压式大功率中压中频铜排软连接扩散焊机主要焊接同种多层铜带 铜箔铜皮成软硬结合的铜排连接件，也可焊接不锈钢带、钛锆 钽带及多层异种材料。主要用于应用于新能源汽车、电力电站、电 气开关、冶炼电源、焊机等行业的导电连接。
-
150KVA铜带软连接扩散焊机
功率：150KVA 型号 : DBTH-150 搭接：铜皮铜带软连接,不锈钢等,也可焊接异种材料。 变频高分子扩散焊机是在一定的温度与压力下使工件表面相互接 触，使工件表面上产生细微的液相并逐渐相互扩散来实现结合的 一种焊接方法，主要用于新能源汽车电池的软连接、电力电源的 软铜排连接、石油化工、冶炼的大电源次级输出连接、焊机连接 铜带接头等。
-
SUN气动自动闪光对焊机
1、源自1993年 2、新星26年历程 3、 一直坚持全铜焊机 4、10年长设计寿命 5、20年使用寿命记录 6、服务4000+客户 7.、CQC认证产品
-
UN6闪光气动电阻对焊机
UN6闪光气动电阻对焊机广泛应用于各种金属圆材、扁材、管材 的对接，配合不同的专用模具还可以焊接各种异型材及铜铝管接头。 UN6闪光气动对焊机采用气动夹紧及气动横向顶锻，同时配有专 用对焊控制器，可以精确调节焊接电流及焊接时间，焊接输出可以按 要求配置采用初级电压反馈、次级电流反馈二种控制方式，能保证焊 接电流一致。只要踏一下脚踏开关，就能完成整个焊接程序，该机自 动化程度高，焊接质量稳定。相比以往标配版更新了焊接行程限位， 顶锻气压转换功能。非标版采用PLC可编程器控制，可选配回火装置 顶针气缸、定位气缸辅助动作。高配版有以上扩展功能外，采用模块 化设计、直线导轨导向精度更高维护更方便。 优势及特点请往下看
-
DBZ中频电阻点焊机
新星中频逆变气动电阻点凸焊机是由三相交流电经整流成为直流，再经由IGBT功率器件组成的逆变电路，变为中频1000-4000HZ交流方波输出，经变压器降压后整流成直流供给电极对工件焊接。采用电流反馈、脉宽调制（PWM）的方式获得稳定的电流输出。是现今前沿的电阻焊接方法之一。中频电阻点凸焊机可应用于普通的低碳钢板、不锈钢板、镀锌板、铝板、线材的点焊、多点凸焊，也可应用于汽车制造行业高强度钢、热成型钢的点焊和螺母凸焊，以及高低压电气行业铜线的电阻钎焊、点焊，银点和铜板的钎焊、复合银点焊接等。 优势及特点请往下看
-
半自动数控UN2S铜杆电阻对焊机碰焊机
1、此系列产品全国市场占有率前2 2、源自1993年 3、新星28年历程 4、 一直坚持全铜焊机 5、10年长设计寿命 6、20+年使用寿命 7、服务5000+客户 8.、CQC认证产品 9、90%回头客
-
160KVA铜绞线气动对焊机
型号：UNG-160 功率：160kva 对接：50~300平方铜绞线、铝绞线，铜棒，铝棒 160KVA铜绞线对焊机采用气动加压，光电定位， 触摸屏编程控制、水冷却的低压大电流式的智能 电阻焊机，配合套管焊接铜多股线，铝多股 线，绞合导体，2秒钟焊接牢固，光滑无飞边。 优势及特点请往下看
-
UNG精密多股铜线对焊机
型号：UNG-5 功率：5Kva 适用于：电线电缆厂多股导体，铜绞线、镀锡铜绞线 、铝绞线 的快速焊接 UNG精多股绞线对焊机属于单相交流电阻对焊机。 本焊机主要用于电线电缆行业的多股导体焊接，配合套管使用，一次焊接成型，接头牢固美观，无飞边毛刺，不改变线径，可直接穿线过模，实现生产不停机换盘。
-
数控型UNG多股线绞线对焊机碰焊机
型号：UNG-5 功率：5KVA 数控型UNG多股线对焊机碰焊机属于单相交流电阻对焊机类。 本焊机能对焊0.75-10平方铜多股线绞线、4-16平方铝多股线以及各种金属丝，钢丝、铜丝、铝丝、钛合金丝等,适用于拉丝、线缆、金属线材加工行业的圆材、小线材的焊接。 1、新星30年历程 2、 一直坚持全铜焊机 3、10年长设计寿命 4、20+年使用寿命 5、服务11000+家客户 6.、CE认证产品 7、90%都是回头客
-
50KVA气动多股线绞线对焊机
型号：UNG-50 功率：50KVA 对接：16-120平方铜绞线、25-120平方铝绞线、镀锡绞线 φ4-12铜杆 φ4-16铝棒 气动多股线绞线对焊机属于电阻焊机（碰焊机）中的一种，是 新星焊接设备厂于2005年开发的一款气动对焊机。 采用气动夹紧及气动横向顶锻，并配有内外全水冷散热系统及专 用对焊控制器，能精确调节参数，同时与套管一起使用，既可无毛刺 焊多芯线束也可焊单芯铜线，
新闻·资讯
联系新星
- 售后电话：400-001-0502
- 售前电话：199-5222-1801
- 邮箱：cnhjsb@163.com
- 地址：江苏省无锡市惠山区洛社镇312国道161公里花明桥旁
关注公众号
官方微信
二维码
铁圈铜圈气动对焊机33U控制器怎么设置
信息摘要：

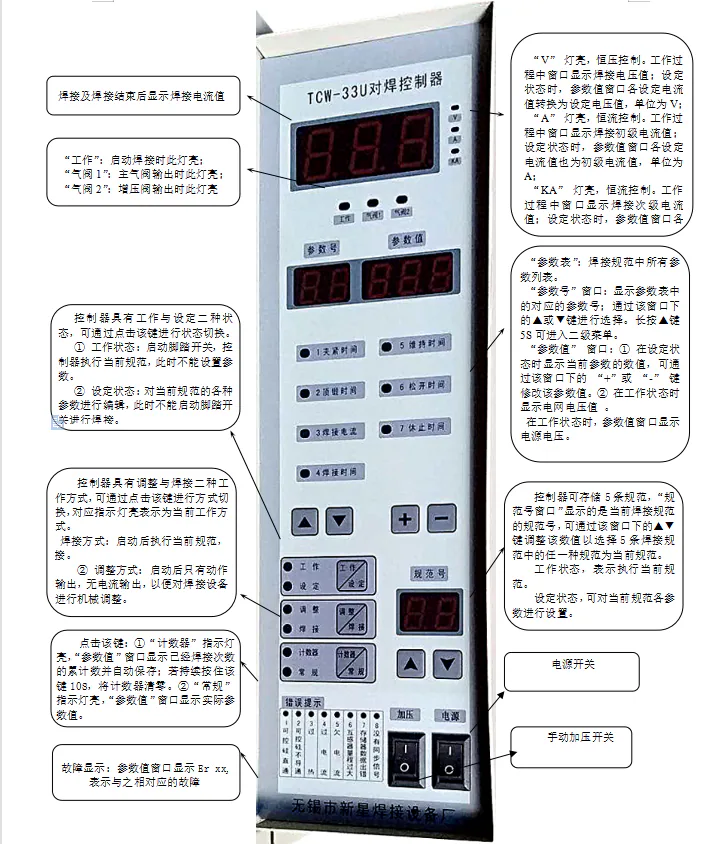

铁圈铜圈气动对焊机又称金属圈对焊机，新星焊接采用繁杂智能的33U控制器来控制，虽然参数多，但设置也不难，只要根据以下的说明操作即可。 （一）规范/一级菜单参数设置
铁圈铜圈气动对焊机又称金属圈对焊机，新星焊接采用繁杂智能的33U控制器来控制，虽然参数多，但设置也不难，只要根据以下的说明操作即可。
（一）规范/一级菜单参数设置
本控制器在工作时有7个参数（见下表）需要用户根据实际情况设置，在设置参数时，应使控制器处于设定状态，预设一个规范号，再按 ▲ ▼ 键选取参数号，然后通过“ + ” “ –”键设定参数值：
|
参数 号 |
参数 名称 |
设定范围 |
功能说明 |
||
|
1 |
夹紧时间 |
0-250周波 |
系统启动，主气阀动作进行加压到顶锻气阀输出的时间间隔 |
||
|
2 |
顶锻时间 |
0-250周波 |
顶锻气阀动作到输出焊接电流的时间间隔 |
||
|
3 |
焊接电流 |
0-999 |
焊接电流值 |
恒压控制：设置范围0-450V |
|
|
恒流控制 |
初级：设置范围0-999A |
||||
|
次级：设置范围0-99.9KA |
|||||
|
4 |
焊接时间 |
0-250周波 |
焊接电流在工件上持续的时间 |
||
|
5 |
维持时间 |
0-250周波 |
电流切断后，电极在工件上继续维持压力的时间，时间到，关闭主气阀 |
||
|
6 |
松开时间 |
0-250周波 |
主气阀关闭到顶锻阀关闭的时间间隔，松开时间设为0时，主气阀与顶锻阀同时关闭 |
||
|
7 |
休止时间 |
0-250周波 |
连续焊接时，两次焊接过程间的时间间隔 |
||
注：
1、采用互感器采样时，如果互感器量程小于100A ，控制器自动将控制精度提升为0.1A ，即各电流设置范围为0-99.9A 。
2、采用感应线圈采样时，如果感应线圈量程小于10.0KA ，控制器自动将控制精度提升为0.01KA ，即各电流设置范围为0-9.99 KA 。
(二）二级菜单参数设置
持续按住“参数号”窗口下的“▲”键约5秒，可进入二级菜单（进入二级菜单后，当参数值窗口只有最后一位数码管显示时为“密码位”，可通过“＋、－”键修改），各参数含义如下：
|
参数名称 |
代号 |
设定范围 |
功 能 说 明 |
||
|
启动方式 |
P |
0 |
脉冲信号启动，去抖动（适用于脚踏开关） |
||
|
1 |
脉冲信号启动，快速响应（适用于机械触点） |
||||
|
２ |
开关信号启动 |
||||
|
恒流/恒压 控制方式 |
A |
0 |
恒压控制方式 |
||
|
1-999 |
恒流控制方式 ，参数设置意义由b值确定： b=0时为初级互感器采样，其值为电流互感器量程,单位为（A） ； b=1时为次级感应线圈采样，其值为感应线圈量程，单位为（KA） |
||||
|
初/次级采样 |
b |
0 |
初级采样：A为互感器铭牌标定值 ,单位为（A） |
||
|
1 |
次级采样：A为感应线圈量程值 ，单位为（KA） |
||||
|
电流上限报警 |
AH |
0-100% |
当焊接电流实际值﹥设定值*（1+AH）时报警，显示过电流Er04 注1 |
||
|
电流下限报警 |
AL |
0-100% |
当焊接电流实际值﹤设定值*（1-AL）时报警，显示欠电流Er05 注2 |
||
|
密 码位 |
4 |
热保护开关方式 |
AA |
0 |
过热保护，外接热保护器件的常开触点 |
|
1 |
过热保护，外接热保护器件的常闭触点 |
||||
|
辅助输出 |
Ab |
0 |
出现错误提示后，无辅助动作输出 |
||
|
1 |
出现错误提示后，有辅助动作输出 注3 |
||||
|
恒流/恒热量方式 |
AC |
0 |
恒压方式或恒流方式（由A值选定） |
||
|
1 |
恒热量方式 |
||||
|
|
Ad |
|
内部参数，出厂时已设好，用户不得修改 |
||
|
滤波阶数 |
AE |
0-5 |
正常情况下AE可设为0，出现干扰时可设定滤波阶数，开启滤波功能AF一般设为20-30即可 |
||
|
滤波范围 |
AF |
0-100 |
|||
|
5 |
|
d |
备用参数 |
||
|
错误提示方式选择 |
T |
0 |
出现错误提示时，立即终止当前规范，启动脚踏开关继续工作 |
||
|
1 |
出现错误提示时，立即终止当前规范,需按“工作/设定”键清除错误提示后才能启动脚踏开关继续工作 |
||||
|
2 |
关闭错误提示 |
||||
|
规范选择 |
C |
备用 |
|||
注： 1、当“AH”设定值为“0”时关闭电流上限报警功能。
2、当“AL”设定值为“0”时关闭电流下限报警功能。
3、此功能与辅助气阀共用一组输出，此功能与辅助气阀只能选择其一。
（三）控制方式选择：本控制器具有初级恒流、次级恒流、恒压、恒热量四种控制方式可供用户选择，出厂设置为恒压控制。
2、各种控制方式的参数设置及说明
|
控制方式 |
采样器件 |
参数设置 |
说明 |
||
|
初级恒流 |
电流互感器 |
A＝互感器量程 |
b＝0 |
AC=00 |
电流设定值和显示值为焊接变压器初级电流值，单位A，范围0－999A |
|
次级恒流 |
感应线圈 |
A=感应线圈量程 |
b＝1 |
AC=00 |
电流设定值和显示值为焊接变压器次级电流值，单位KA，范围0－99.9KA |
|
恒压 |
控制器内部采样，无需外接采样器件 |
A=000 |
b=0 |
AC=00 |
电流设定值和显示值为焊接变压器初级电压值，单位V，范围0－450V |
|
恒热量 |
以上均可 |
以上三种均可 |
AC=01 |
电流设定值为焊接变压器总功率的千分比，设定范围：0－999‰，显示值为：A、KA或V |
|
注：1、当选用次级恒流控制方式时，必须采用本厂专用感应线圈，本厂感应线圈有三种规格供用户选择，分别为：0－10KA、0－30KA、0－60KA，如果选用0－10KA规格，即A设为10.0时，控制器精度自动提升为0.01KA，即各电流设置范围为0-9.99 KA。
2、选用初级恒流时，如果用户所需电流较小，选用的互感器≤100/5时，控制器自动将控制精度提升为0.1A ，即各电流设置范围为0-99.9A 。
