铁圈铜圈气动对焊机控制器的接线方法
全国服务热线：

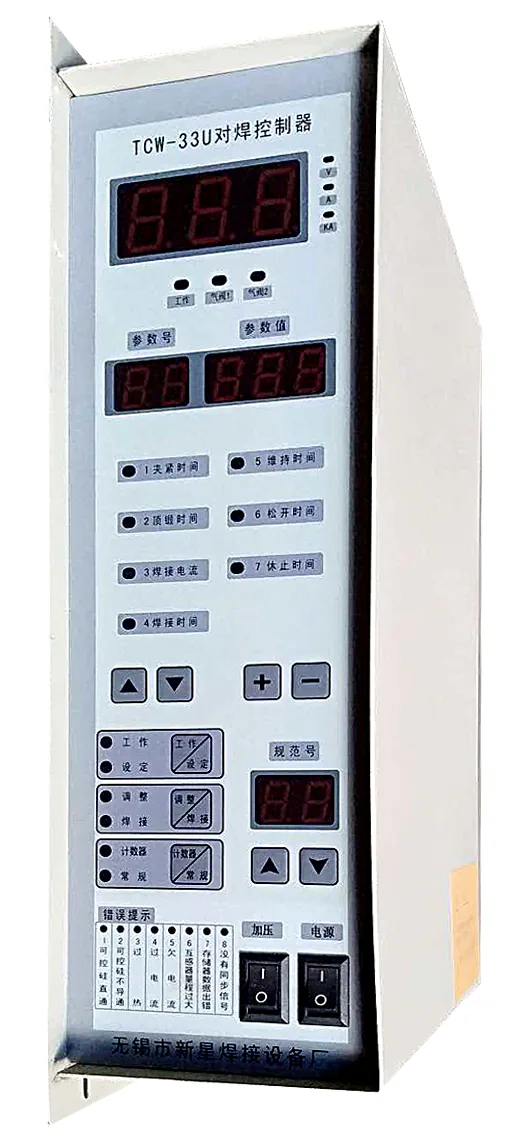

铁圈铜圈气动对焊机控制器的接线方法
发布时间：2022.03.12
信息摘要：
铁圈铜圈气动对焊机是一款复杂智能的专为焊接金属圆圈、D型环、三角框等的电阻对焊机，新星焊接的型号为UNQ,一般情况下是不用看控制器的接线方法的。只有在不小心撞坏或烧坏控制器后，购买控制
铁圈铜圈气动对焊机是一款复杂智能的专为焊接金属圆圈、D型环、三角框等的电阻对焊机，新星焊接的型号为UNQ,一般情况下是不用看控制器的接线方法的。只有在不小心撞坏或烧坏控制器后，购买控制器又要自装的情况下才看。要注意的地方还挺多，请仔细阅读！
1、接线板接线端子说明：
|
端子号 |
端子名称 |
使用方法及功能说明 |
备注 |
|
1、2、14 |
恒流控制时采样信号输入 |
1、2号为互感器信号输入端； 1、14号为感应线圈信号输入端。 |
电流互感器信号不可接入14号！否则会烧毁控制器！ |
|
3、4、5、6 |
可控硅触发端 |
3、4号为一组触发，其中3号接一只可控硅的阴极，4号接触发极； 5、6号为一组触发，其中5号接另外一只可控硅阴极，6号接触发极。 |
3、4、5、6不可接错！接错后可能会烧毁控制器及可控硅！ |
|
7、8 |
控制器电源 |
7、8号为控制器电源输入端 |
如果在工作时没有电流输出并出现“Er02”，在确定3、4、5、6端子没有接错的情况下，请将7、8号线对换 |
|
9、10、16、19 |
启动和热保护输入端 |
9、10号为一号启动信号输入，启动时执行当前规范； 9、19号为二号启动信号输入，启动时固定执行最后一个规范，即9号规范； 9、16号为热保护器件信号输入 |
1、如果外接热保护器件为常开触点，请将“AA”设为“00” 2、如果外接热保护器件为常闭触点，请将“AA”设为“01” 3、如果“AA”设置错误，将会提示“Er03” |
|
11、12、13、17 |
气阀输出端 |
11、17号为主气阀输出端（24V） 12、17号为顶锻阀输出端（24V） 13．17号为辅助气阀输出端（24V） 各气阀公共端为17号端子＋24V |
1、单个气阀最大功率不得大于3.6W，三组输出总功率不得大于10W 2、如果单个气阀功率超过3.6W或气阀额定电压不为24V请外接电源和24V中间继电器 3、当Ab＝01时，13、17号端子为故障动作输出 4、没有辅助气阀时13、17号可作为焊接结束信号输出，在焊接生产线中可能用到 |
|
17、18 |
24V电源输出 |
17号为＋、18号为－ |
最大功率＋各气阀功率≤10W |
注：1、请勿随意更换接线！工作时如没有电流输出并出现Er02，在确定3、4、5、6没有接错的情况下，请将电源7、8号线对换。
2、工作时如果焊接出现Er08，请同时将7、8对换，3、4和5、6对换（即3和5对换，4和6对换）。
3、各气阀额定电压为24VDC，功率应小于3.6W，否则应外接电源和24V中间继电器。
4、RP大功率泻放电阻，推荐规格100W 1KΩ线绕电阻，R、C为吸收回路，R参数5－20Ω 大于10W，C参数0.22－2.2uF 630V油浸电容，当变压器功率较大时应取较大值。
无锡新星焊接设备厂成立于1993年,专注电阻焊机近30年,生产产品包括:对焊机,气动对焊机,闪光对焊机,液压对焊机,铜铝管对焊机,自动对焊机，点焊机,气动点焊机,中频点焊机,储能点焊机,精密点焊机,自动点焊机,凸焊机,变频凸焊机,中频凸焊机,排焊机,全自动焊接生产线,缝焊机,中频缝焊机,电阻钎焊机和配套印字机、火花试验机、高压试验机、放线机等达300多种,长期合作客户达5000多家,品质媲美进口大品牌，欢迎了解和选购!
热品推荐
-
300KVA铜排软连接扩散焊机
功率：300KVA 型号 : DBTH-300 搭接：铜皮铜带铜箔软连接,不锈钢等,也可焊接异种材料。 液压式大功率中压中频铜排软连接扩散焊机主要焊接同种多层铜带 铜箔铜皮成软硬结合的铜排连接件，也可焊接不锈钢带、钛锆 钽带及多层异种材料。主要用于应用于新能源汽车、电力电站、电 气开关、冶炼电源、焊机等行业的导电连接。
-
150KVA铜带软连接扩散焊机
功率：150KVA 型号 : DBTH-150 搭接：铜皮铜带软连接,不锈钢等,也可焊接异种材料。 变频高分子扩散焊机是在一定的温度与压力下使工件表面相互接 触，使工件表面上产生细微的液相并逐渐相互扩散来实现结合的 一种焊接方法，主要用于新能源汽车电池的软连接、电力电源的 软铜排连接、石油化工、冶炼的大电源次级输出连接、焊机连接 铜带接头等。
-
SUN气动自动闪光对焊机
1、源自1993年 2、新星26年历程 3、 一直坚持全铜焊机 4、10年长设计寿命 5、20年使用寿命记录 6、服务4000+客户 7.、CQC认证产品
-
UN6闪光气动电阻对焊机
UN6闪光气动电阻对焊机广泛应用于各种金属圆材、扁材、管材 的对接，配合不同的专用模具还可以焊接各种异型材及铜铝管接头。 UN6闪光气动对焊机采用气动夹紧及气动横向顶锻，同时配有专 用对焊控制器，可以精确调节焊接电流及焊接时间，焊接输出可以按 要求配置采用初级电压反馈、次级电流反馈二种控制方式，能保证焊 接电流一致。只要踏一下脚踏开关，就能完成整个焊接程序，该机自 动化程度高，焊接质量稳定。相比以往标配版更新了焊接行程限位， 顶锻气压转换功能。非标版采用PLC可编程器控制，可选配回火装置 顶针气缸、定位气缸辅助动作。高配版有以上扩展功能外，采用模块 化设计、直线导轨导向精度更高维护更方便。 优势及特点请往下看
-
DBZ中频电阻点焊机
新星中频逆变气动电阻点凸焊机是由三相交流电经整流成为直流，再经由IGBT功率器件组成的逆变电路，变为中频1000-4000HZ交流方波输出，经变压器降压后整流成直流供给电极对工件焊接。采用电流反馈、脉宽调制（PWM）的方式获得稳定的电流输出。是现今前沿的电阻焊接方法之一。中频电阻点凸焊机可应用于普通的低碳钢板、不锈钢板、镀锌板、铝板、线材的点焊、多点凸焊，也可应用于汽车制造行业高强度钢、热成型钢的点焊和螺母凸焊，以及高低压电气行业铜线的电阻钎焊、点焊，银点和铜板的钎焊、复合银点焊接等。 优势及特点请往下看
-
半自动数控UN2S铜杆电阻对焊机碰焊机
1、此系列产品全国市场占有率前2 2、源自1993年 3、新星28年历程 4、 一直坚持全铜焊机 5、10年长设计寿命 6、20+年使用寿命 7、服务5000+客户 8.、CQC认证产品 9、90%回头客
-
160KVA铜绞线气动对焊机
型号：UNG-160 功率：160kva 对接：50~300平方铜绞线、铝绞线，铜棒，铝棒 160KVA铜绞线对焊机采用气动加压，光电定位， 触摸屏编程控制、水冷却的低压大电流式的智能 电阻焊机，配合套管焊接铜多股线，铝多股 线，绞合导体，2秒钟焊接牢固，光滑无飞边。 优势及特点请往下看
-
UNG精密多股铜线对焊机
型号：UNG-5 功率：5Kva 适用于：电线电缆厂多股导体，铜绞线、镀锡铜绞线 、铝绞线 的快速焊接 UNG精多股绞线对焊机属于单相交流电阻对焊机。 本焊机主要用于电线电缆行业的多股导体焊接，配合套管使用，一次焊接成型，接头牢固美观，无飞边毛刺，不改变线径，可直接穿线过模，实现生产不停机换盘。
-
数控型UNG多股线绞线对焊机碰焊机
型号：UNG-5 功率：5KVA 数控型UNG多股线对焊机碰焊机属于单相交流电阻对焊机类。 本焊机能对焊0.75-10平方铜多股线绞线、4-16平方铝多股线以及各种金属丝，钢丝、铜丝、铝丝、钛合金丝等,适用于拉丝、线缆、金属线材加工行业的圆材、小线材的焊接。 1、新星30年历程 2、 一直坚持全铜焊机 3、10年长设计寿命 4、20+年使用寿命 5、服务11000+家客户 6.、CE认证产品 7、90%都是回头客
-
50KVA气动多股线绞线对焊机
型号：UNG-50 功率：50KVA 对接：16-120平方铜绞线、25-120平方铝绞线、镀锡绞线 φ4-12铜杆 φ4-16铝棒 气动多股线绞线对焊机属于电阻焊机（碰焊机）中的一种，是 新星焊接设备厂于2005年开发的一款气动对焊机。 采用气动夹紧及气动横向顶锻，并配有内外全水冷散热系统及专 用对焊控制器，能精确调节参数，同时与套管一起使用，既可无毛刺 焊多芯线束也可焊单芯铜线，
新闻·资讯
联系新星
- 售后电话：400-001-0502
- 售前电话：199-5222-1801
- 邮箱：cnhjsb@163.com
- 地址：江苏省无锡市惠山区洛社镇312国道161公里花明桥旁
关注公众号
官方微信
二维码
小中频点焊机点焊镀银开关电器案例-新星焊机
信息摘要：

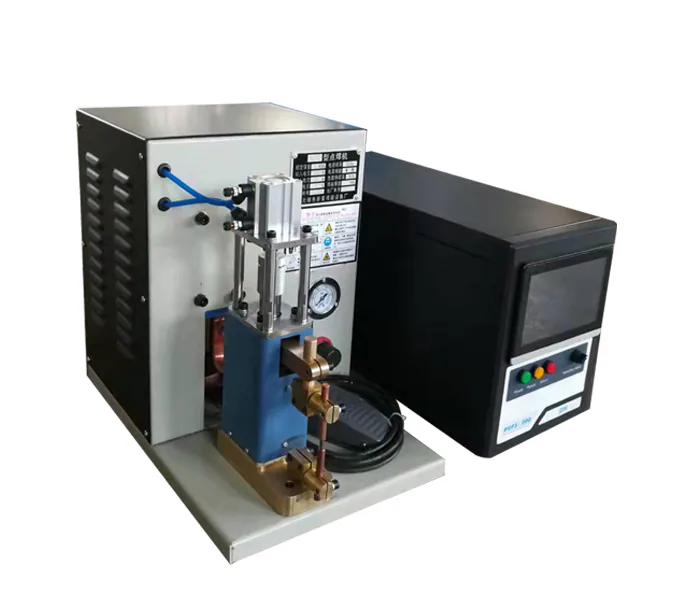

开关电器为了导电率好，接触件大部分为铜片、铜线，有些镀银、镀锡，以防止氧化，而焊接处又要求无变形与色，一般的点焊比较困难，这时用小中频点焊机焊接则成为上选。 我们来看看这些结果怎么样？ 客户提供了3种
开关电器为了导电率好，接触件大部分为铜片、铜线，有些镀银、镀锡，以防止氧化，而焊接处又要求无变形与色，一般的点焊比较困难，这时用小中频点焊机焊接则成为上选。
我们来看看这些结果怎么样？

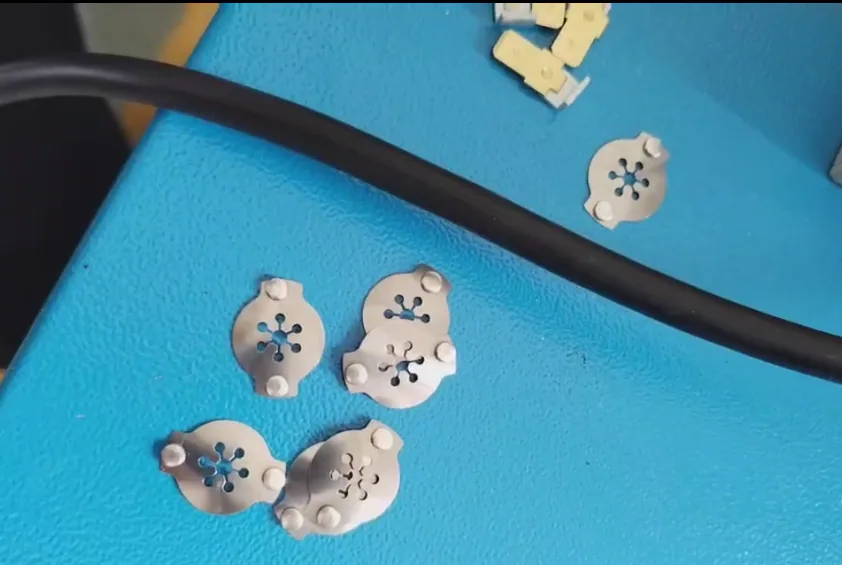

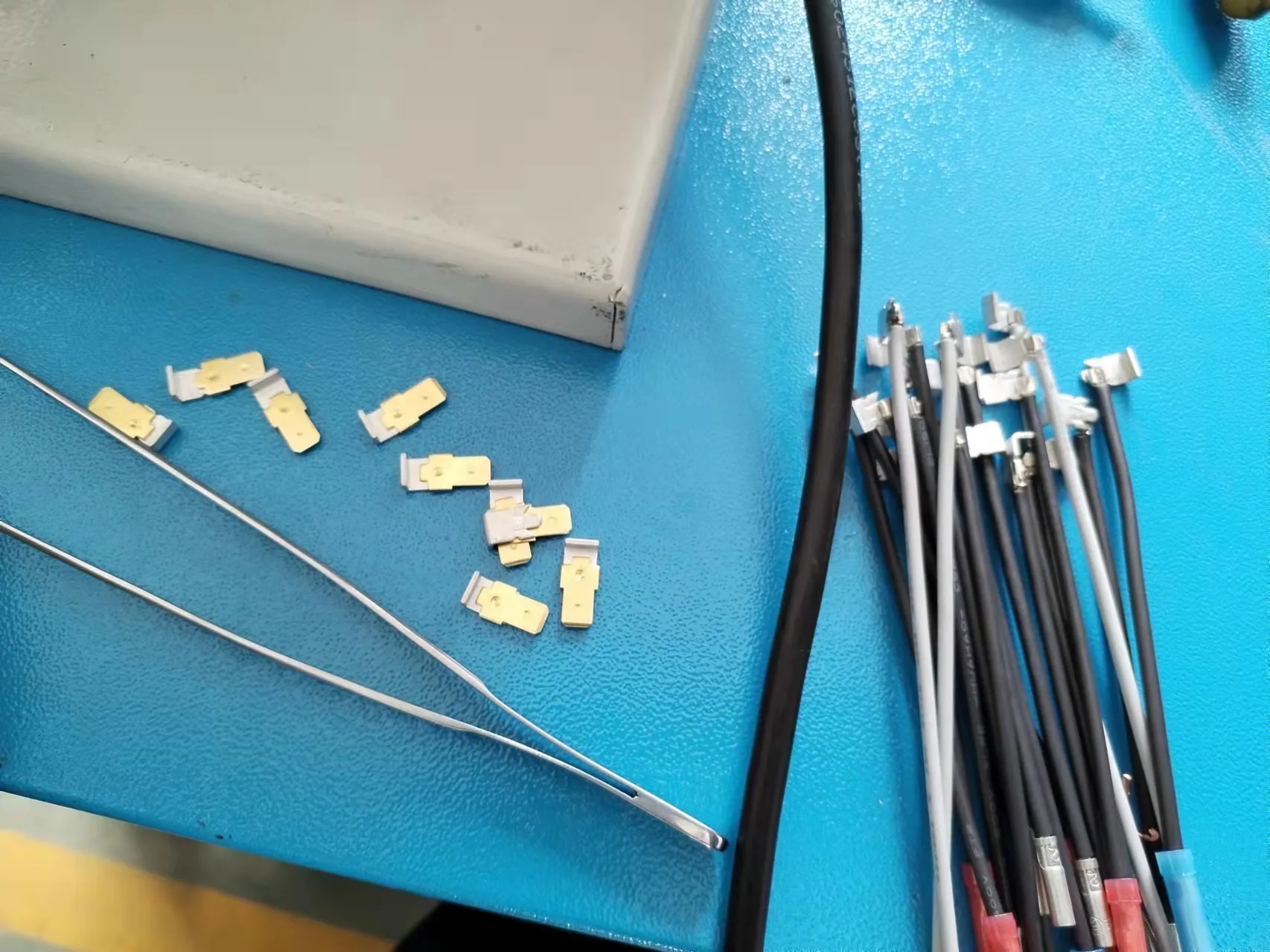

客户提供了3种开关连接件，1)、1.5平方铜线端子与0.3mm镀银铜片的点焊 2)、0.3mm镀银铜片与0.3mm黄铜片的点焊 3)、0.2mm弹簧片与扁钢珠的点焊
