液压闪光对焊机焊接钢筋案例

液压闪光对焊机焊接钢筋案例由来

这次就说说最近接到一客户来厂考察，要求连续8小时焊接直径为22mm钢筋，焊接后拉力达到母材的85%以上强度，无气孔、裂纹、接口接头比常规对焊机焊接的接口焊疤小3倍，以节省人工打磨时间。

由于没有现货，本厂当场组织营销部、设计研发部、焊接工艺部带着客户把12500平方的创新生产基地，4大生产车间，1大展示间，5大仓库转一圈，先看看从原材料到成品检测严格执行IS09001的生产流程、先进的管理模式、严格的品质检测和正在生产的相似产品等，在试焊过相似产品后，客户非常信任，即刻签下了合同并付定金。来看看这款新液压闪光对焊机样子吧，它不管是外观设计上，还是气动自动化上都有大大的提升。如下图

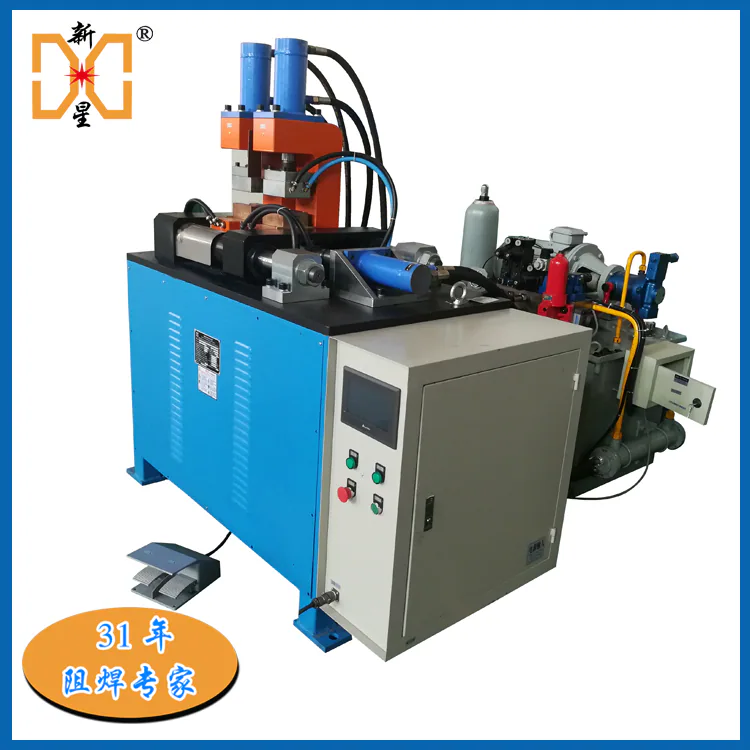

     新星焊接UN-250液压闪光对焊机图

 液压闪光对焊的特点

采用液压送料顶锻和液压夹紧系统，plc程序控制,能储存多各种焊接程序，精确快速分别调整各焊接参数和顶锻速度、顶锻压力、顶锻距离，并有自动启停节能功能，设备闲置1分钟（时间可调）后自动关闭液压站，设备工作后自动启动液压站。有效节能，大大降低液压油温，延长使用寿命。节能状态设备只有LED触摸屏、主控PLC工作，待机功耗小于50W。其他常规设备液压站待机，可控硅无级调压。焊接精度高、强度大、工件美观。可根据用户需求改换导电夹具即可焊接:钢圈、链环、杆类、轮壳、齿圈、索具、工具、管材等等。

液压闪光对焊主要机构

液压闪光对焊机主要结构有：机箱、液压送料顶锻机构、焊接变压器、固定电极、移动电极和液压夹紧机构及控制组件等。焊接时，可自动调节顶锻油压，推横向移动夹具，完成送料及加压过程。

   左右两电极分别通过多层铜皮与焊接变压器次级线圈的导体连接，大功率焊接变压器的次级线圈通水冷却。

    在焊接处的两侧及下方均装有防护板，以免熔化金属溅入变压器及开关中。焊工须经常清理防护板上的金属溅沫，以免造成短路等故障。

1．液压夹紧机构：

由液压泵站、控制箱、液压缸等组成，左右缸分开控制，焊接前手动夹紧，焊接完成后手动松开，夹紧时液压缸自锁夹紧，松开时非自锁请长按松开按钮。

2．液压送料顶锻机构：

   送料顶锻机构包括：液压传动机构、伺服控制系统与顶锻机构，用来完成焊接中所需要的熔化及挤压过程。

伺服系统控制闪光和顶锻时移动电极的运动程序，在软件触摸屏上可直接设置数值。

  电机驱动闪光凸轮机构与气动或液压顶锻机构联用，可对顶锻速度、顶锻压力、顶锻距离进行独立调节。

3．开关控制

   左右压紧，踩一下压紧，再踩一下松开。

按启动按钮，开始焊接。

焊件压紧并通电加热。此时焊件因塑形变形而缩短，当达到规定的顶锻量时，机头后方，行程光电触动使电流自动切断。

控制电源由次级电压为24伏的辅助变压器供电。

4．电气装置：

    焊接变压器为铁壳式，其初级电压为380伏。变压器初级绕组为筒形。焊接时按焊件的性质选择调节级数，以取得所需的次级空载电压。

焊接过程通电时闻的长短，可由焊工通过按钮开关及行程开关控制无级调节。

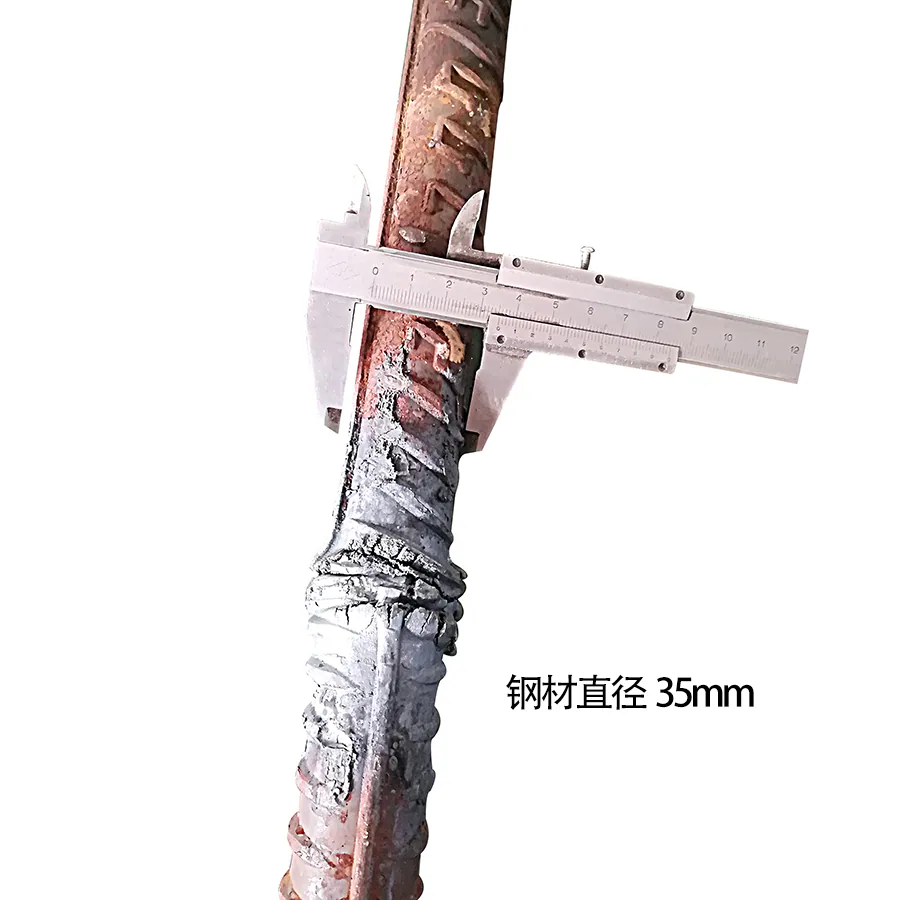

UN-250液压闪光对焊机焊接样品图
