UN1S对焊机33JR控制器说明书
全国服务热线：
UN1S对焊机控制器说明书-新星焊接
发布时间：2022.02.19
信息摘要：
感谢使用UN1S对焊机，33JR控制器相当于uN1S对焊机的大脑，它控制焊机的焊接时间与电流这两个主要要素，为了让它发挥最大的功效请仔细阅读它的说明！
一、 UN1S对焊机33JR控制器说明书
（一）优点与特色
1、抑制火花功能：具有缓升功能，可以抑制火星的飞溅现象，适用于不同材质的焊接
2、自我诊断功能：能自动检测运行状况,如果出现故障,会提示ER1直通,ER2不导通。
3、过热报警：内装85度温控开关,如果超负荷使用,导致超温,会显示ER3过热报警并自动停止设备。
4、两种启动方式可选择：出厂默认电平启动,持续按住按钮焊接,松手则止。改脉冲启动,点按一下按钮,自动焊接自动关闭。
5、简单通信输出功能：焊接结束后可发出信号，用于连接 PLC 等设备，以便自动化控制。
6.电流和时间精确可调：焊接电流热量1-99%调节范围更大,焊接时间0-99个周波可调，时间适用范围更广

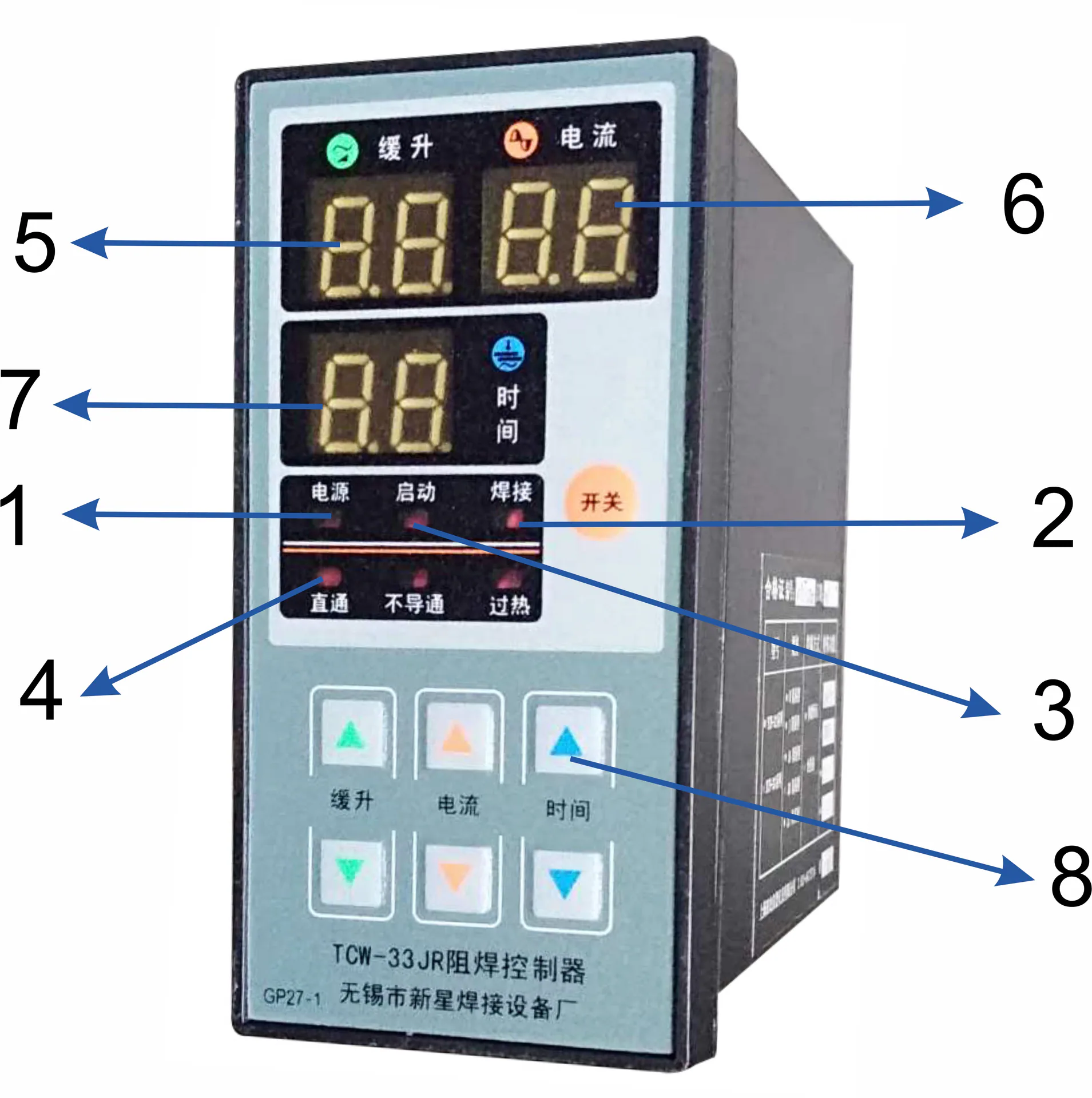

（二）功能介绍
1、电源指示灯：电源接通时点亮
2、启动指示灯：启动开关闭合时点亮
3、焊接指示灯：变压器通电焊接时点亮
4、故障报警指示灯：当出现可控硅直通、可控硅不导通或过热时，对应指示灯点亮
5、缓升：工作电流从 0 匀速升至焊接电流的时间，设置范围：0－99，单位：周波
6、电流：焊接电流设定值，设定值为焊机总功率的百分比，设定范围：0－99，设为 0 时，最小输出，约为总功率的 30%；设为 99 时，最大功率输出
7、时间：焊接电流在工件上持续的时间，设置范围 0－99，单位：周波；设为 0 时，无焊接电流；设为 99 时，连续焊接。
8、△、▽键：分别对应各参数的加减；开关键：在控制器开启状态，长按开关键约 5 秒钟，可进入/退出二级菜单,控制器出错后可通过此键清除错误。
（三）二级菜单设置
（出厂已设置好如非必要请不要修改）连续按住“开关”键约 5 秒钟可进入或退出二级菜单，进入二级菜单后，缓升窗口显示参数 P，时间窗口显示参数值：
|
参数 |
设定值 |
说明 |
|
P |
0 |
脉冲信号启动，去抖动（适用于脚踏开关） |
|
1 |
脉冲信号启动，快速响应（适用于机械触电启动） |
|
|
2默认 |
开关信号启动，启动开关闭合时焊接，断开时停止焊接 |
（四）技术参数
项目 参数值
工作环境 温度≤45℃；湿度≤85%（无露珠）；无强磁场；无剧烈振动和冲击；无腐蚀和导电气体
电 源 单相 AC 380V±10%，50Hz±1%
驱动能力 可控硅（模块），额定电流≤2000A
（五）错误提示说明
在工作过程中，控制器如检测到下列情况，会自动关闭输出并提示：
|
序号 |
代号 |
含义 |
故障显示原因 |
|
1 |
Er1 |
可控硅直通 |
控制器无输出时，检测到可控硅单管或双管导通 |
|
2 |
Er2 |
可控硅不导通 |
控制器在输出脉冲时，检测到可控硅单管或双管截止 |
|
3 |
Er3 |
过热 |
外接热保护开关时，开关动作或异常 |
