新星焊接的气动点焊机补焊小螺丝入硅油盘案例



        近来一客户在网上问了一圈补焊机后，到新星焊接设备厂来了，主要想看看有没有类似的焊机，公司马上组织设计部及焊接工艺部人员接洽，仅10分钟时间就确定用DN6气动点焊机个性化改装，客户对服务态度及解决方案非常满意，当即签合同付款。

客户主要是将小螺丝补焊入有铸铁孔眼的硅油盘离合器，要求可以方便放置更多工件和保持平面度，焊接表面要平滑无痕，小螺丝中心位置不能偏移等。

3天后，客户带来了事先冲好孔的6mm厚的热轧板与小螺丝试焊，试焊第一至第三颗小螺丝，电极压力太小，焊接时间过长，电流也偏大，焊出来有发黑与边缘过焊现象，调整参数后，第四颗小螺丝达到标准，一下再试了好几颗，都符合标准，要求马上发货。

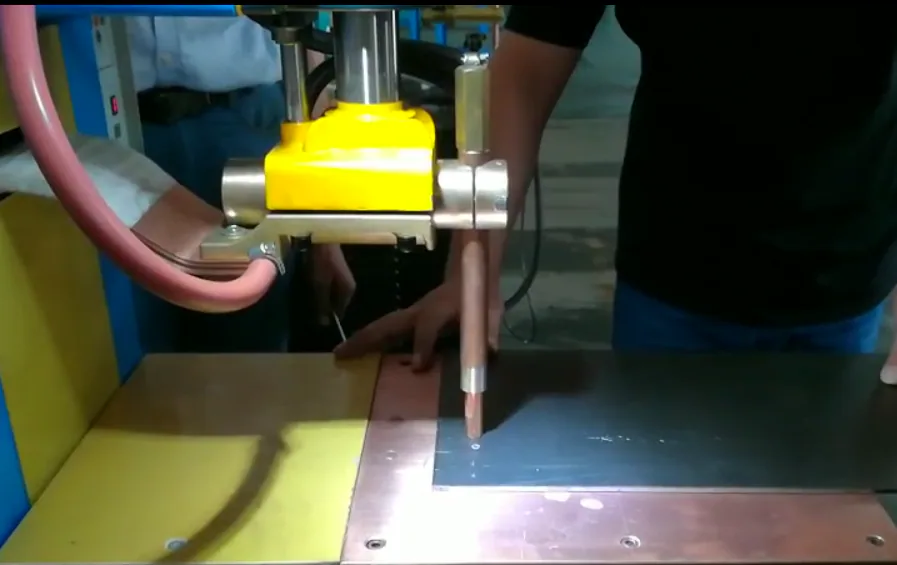

                                                                           气动点焊机补焊小螺丝效果图

DN6气动点焊机简介

本机为单相工频气动式点焊机,通过可控硅对焊接变压器的初级进行调压,从而达到调节焊机的输出功率以满足不同的焊接规范。本机装有电阻焊控制器，能对焊接程序中的各段时间分别进行设定，焊接热量可在30-100%之间调节，对电网电压的波动具有补偿功能，还具有单次点焊与连续点焊的选择功能，同时能自动记录焊接次数。本机主要用于对低碳钢、不锈钢等金属的板材及线材的点焊焊接，如果更换电极，就能对平板上设计凸点的工件或对低碳钢线材进行凸焊。

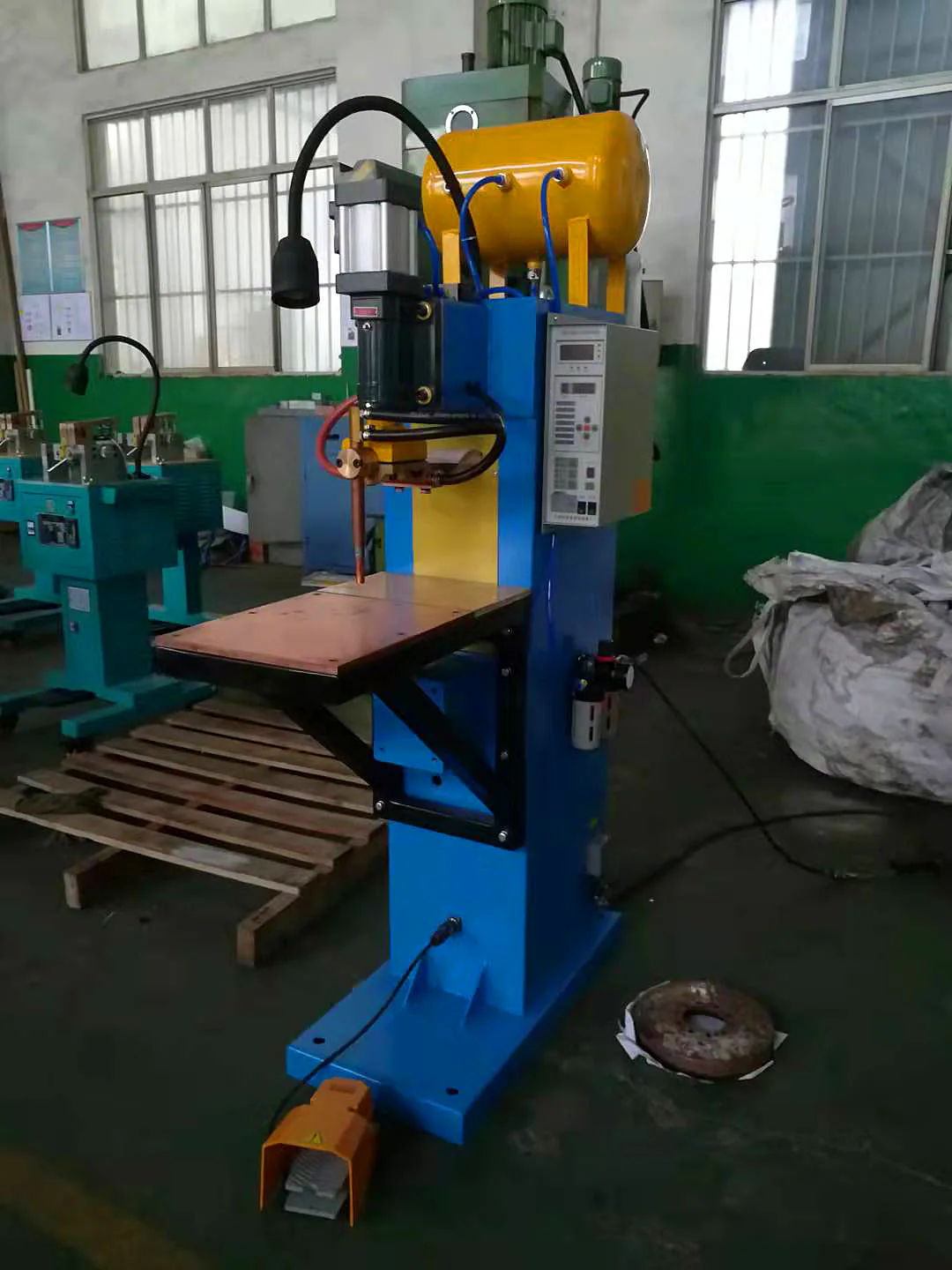

DN6气动点焊机图

        一、 安装与使用方法

1. 水冷：把冷却水接到设备后侧下方“进水”接头上，将“出水”接头用水管引至冷却水箱进行循环冷却。设备内部主要部件都为水冷冷却，使用前必须先通冷却水，否则设备长时间使用会因过热损坏。冷却水必须使用干净的中性水（自来水），不可用浑浊的河水或酸碱度过高的井水等其他水。否则容易出现管道堵塞、腐蚀漏水等故障。天气寒冷季节使用完设备后必须排空设备内部积水否则容易将设备冷却水管冻裂，可用压缩空气对进水口吹将积水排出。



2. 气源：把压缩空气接到焊机右侧中部气源装置三联件的进气接头上。

气缸润滑：初次使用时在气源装置左侧的油雾器中注入大半罐干净的润滑油，拧开上面的小螺丝即可注入或向上推动罐体上的红色按钮将罐体卸下注入。

调节进油量：将油雾器上方的进油量调节旋钮旋转至1或2位置，如果进油量较小可适当调大。

调节压力：向上拉起压力表上方的气压调节旋钮，调节进气压力。压力表下方为除油器请定期卸载进气压力，让除油器排出水和杂质。

3. 接地：将接地导线可靠地接在本机的接地螺丝上，接地导线截面不小于6mm²。

4. 电源：先将焊机可靠接地，然后将单相380V（2根火线）电源接到设备内部下方电气安装板最下侧的铜螺柱上。电源导线截面按8A/mm2选取（额定输入电流见主要技术参数表），推荐电源线线规不小于下表：

DN6-25	DN6-30	DN6-50	DTN-50	DTN-75	DTN-100	DTN-160
6mm2	10mm2	16mm2	16mm2	25mm2	35mm2	50mm2



5. 保护：根据本机提供的额定输入电流数据，在输入电源前端应装有相应容量的空气开关及熔断器。

6. 根据焊件的材质及厚薄等情况在电阻焊控制器上设定预压时间、加压时间、焊接时间、维持时间、休止时间及焊接电流。参数值数字“1”表示时间0.02秒。控制器的使用方法请详细阅读后面的电阻焊控制器使用说明书。
